V.8. Gruparea becurilor în serie și în paralel.

Orice element de circuit (generator electric, bec, rezistor, motor, întrerupător) poate fi legat (grupat) cu un altul (de același fel sau diferit) în două moduri:

• în serie și

• în paralel.

În viața de zi cu zi întâlnim grupări mixte de serie cu paralel.

Pentru a înțelege diferența celor două tipuri de grupări trebuie să cunoaștem ce este nodul de circuit ramificat și ce este o latură de circuit.

Nodul de circuit reprezintă intersecția și contactul fizic a cel puțin trei conductoare electrice (contacte electrice).

Latura de circuit este porțiunea de circuit dintre două noduri succesive.

Experiment

👀 Experiment: Gruparea în serie și în paralel a becurilor

Materiale necesare:
Baterie electrică, 3 becuri identice, fire de legătură.

Descrierea experimentului:

• Leagă un bec la baterie. Observă cât de mult luminează.
• Realizează un montaj, legând unul după altul cele două becuri. Observă cât de mult luminează.
• Realizează un montaj, legând unul după altul cele trei becuri. Observă cât de mult luminează.
• Deșurubează un bec din soclul lui.
• Ce observi ?

  Cu cât legăm mai multe becuri în serie, cu atât ele luminează mai slab.
  Dacă un bec se arde, nici celelalte nu mai luminează.

• Realizează un montaj, legând contactele de același fel ale celor două becuri (contactele centrale legate împreună la o bornă a bateriei, iar contactele laterale legate împreună la cealaltă bornă a bateriei). Observă cât de mult luminează.
• Realizează un montaj, legând contactele de același fel ale celor trei becuri (contactele centrale legate împreună la o bornă a bateriei, iar contactele laterale legate împreună la cealaltă bornă a bateriei). Observă cât de mult luminează.
• Deșurubează un bec.
• Ce observi ?

  Cu cât legăm mai multe becuri în paralel, ele luminează normal, ca și cum ar fi singure legate la baterie.
  Dacă un bec se arde, celelalte luminează.

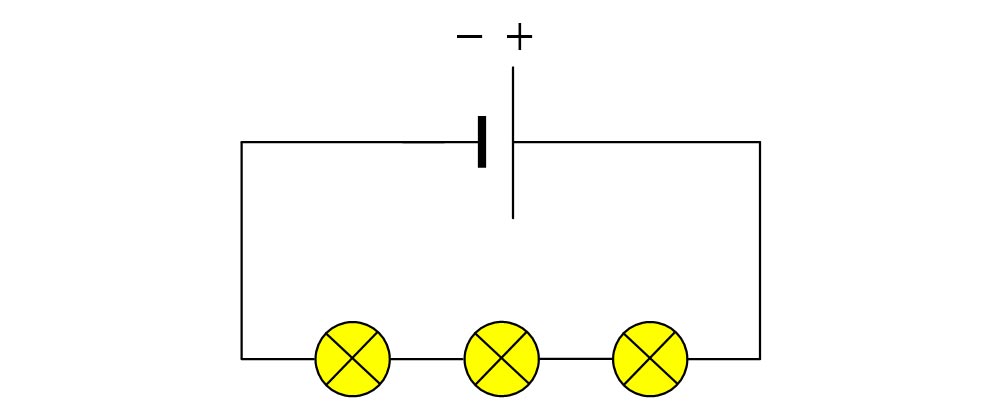

La legarea în serie elementele de circuit (becurile) sunt legate unul după celălalt și prin fiecare bec trece același curent. Nu avem niciun nod de circuit.

Dezavantajele legării în serie a becurilor:

• Cu cât legăm mai multe becuri în serie, cu atât ele luminează mai slab.

• Dacă un bec se arde, nici celelalte nu mai luminează.

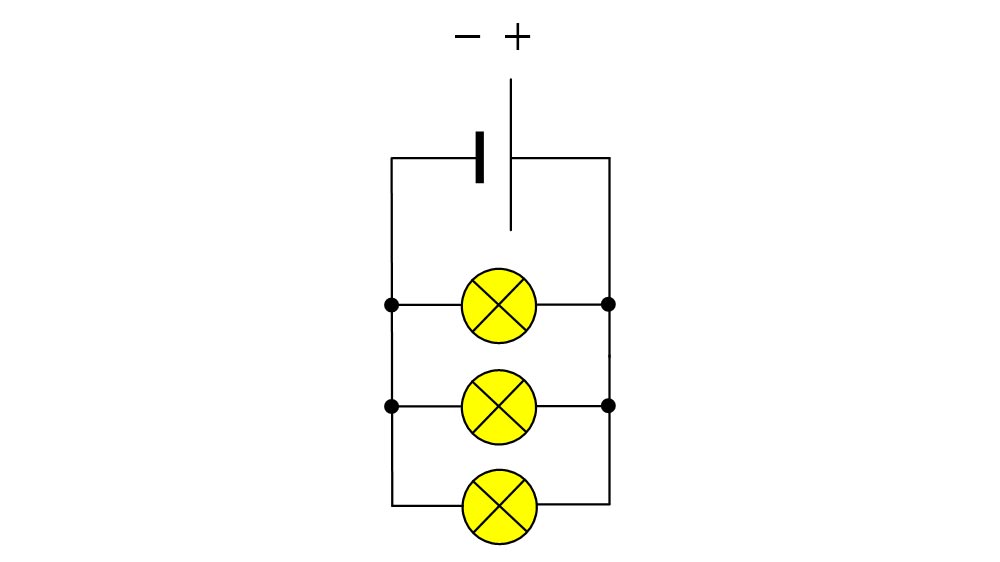

La legarea în paralel elementele de circuit (becurile) sunt legate cu aceleași capete împreună și curentul electric de la sursă se ramifică prin fiecare latură pe care se află un bec. Avem cel puțin două noduri de circuit. Prin becurile legate în paralel trec curenți diferiți.

Avantajele legării în paralel a becurilor:

• Cu cât legăm mai multe becuri în paralel ele luminează normal, ca și cum ar fi singure legate la baterie.

• Dacă un bec se arde, celelalte luminează.
